Le préampli phono PH100 est un module externe qui dispose d’une alimentation spécifique composée de 2 transformateurs haut de gamme (un par canal) à très faible bruit ainsi que de 4 régulateurs de tension. L’ensemble est blindé par un coffret en métal afin de préserver toutes interférences sur les étages audio. Entièrement à composants discrets, il n’intègre aucun condensateur de liaison. Les configurations (MM/MC, impédance d’entrée) sont directement accessibles par l’arrière du châssis.
- Face avant en aluminium brossé de 4 mm.
- 2 transformateurs linéaires très faible bruit 3,6 VA chacun.
- 4 alimentations régulées.
- Total capacitif : 11 280 µF.
- Impédance d’entrée 47 k ou 100 k (*).
- Capacité d’entrée : 100 pF ou rien (*).
- Gain MC haut niveau : 47 dB (*).
- Gain MC bas niveau : 60 dB (*).
- Gain MM : 40 dB (*).
- Rapport Signal/Bruit à 1 kHz 80 dB.
- Diaphonie à 1 kHz < -82 dB.
- Réponse en fréquence (20 Hz -20 kHz) < 0,1 dB.
- THD 0,05%.
(*) Selon position des interrupteurs.
CONNECTIVITÉ
Masse
1 Sortie du signal du module.
1 Entrée du signal de la platine.
Bloc de paramétrages (voie Gauche).
Bloc de paramétrages (voie Droite).
DONNÉES TECHNIQUES
Type de cartouches : MM / MC
Impédance d’entrée : 47 k ou 100 k(*)
Capacité d’entrée : 100 pF ou rien(*)
Gain MM : 40 dB
Gain MC High : 47 dB(*)
Gain MC Low : 60 dB(*)
THD : 0,05%
Alimentation : 7,2 V
Dimensions : 320×210×63 mm
Poids : 2 Kg
(*) Selon position des interrupteurs.
(Données sous réserve de modifications)
DOCUMENTS PH100

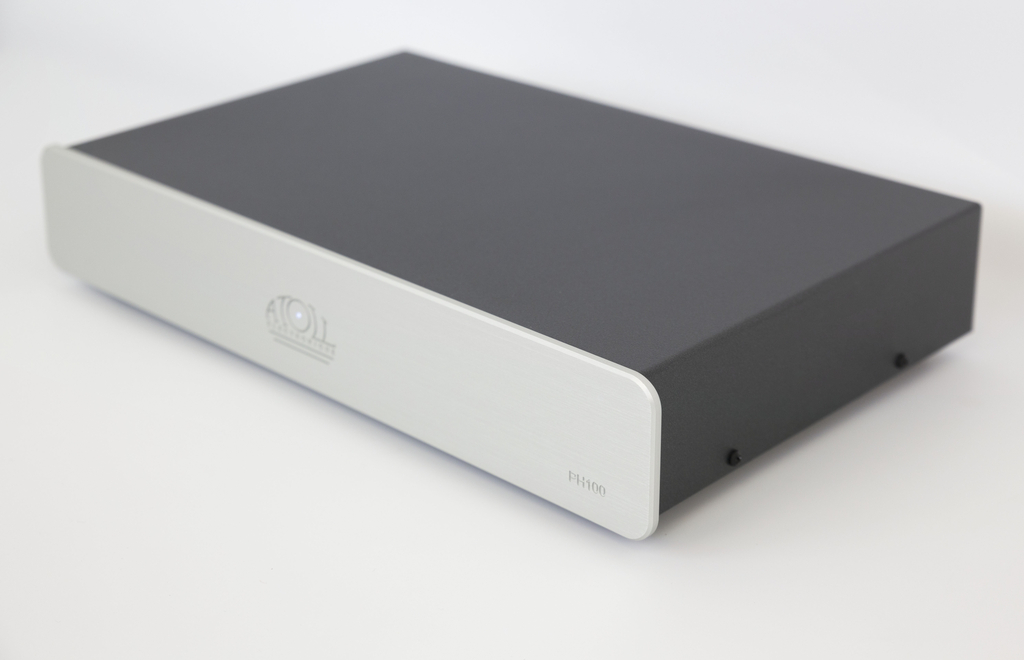

Le PH100 est disponible en version noire ou alu naturel :
